ECU چیست؟

وقتی خودرو استارت می‌خورد، دور موتور ثابت می‌ماند، میزان سوخت متناسب با شرایط رانندگی تنظیم می‌شود یا چراغ چک در پی بروز یک ایراد روشن می‌شود، بخش مهمی از این فرایندها به واحدهای کنترل الکترونیکی خودرو مربوط است. یکی از مهم‌ترین این واحدها ECU است؛ قطعه‌ای که به زبان ساده می‌توان آن را یکی از مراکز اصلی پردازش و کنترل اطلاعات خودرو دانست.

اما ECU چیست و دقیقاً چه کاری انجام می‌دهد؟ ECU اطلاعات سنسورهای مختلف را دریافت می‌کند، آن‌ها را براساس برنامه و داده‌های تعریف‌شده پردازش می‌کند و سپس فرمان مناسب را برای عملگرهای خودرو می‌فرستد. در مدیریت موتور، این فرایند می‌تواند روی مواردی مانند مقدار پاشش سوخت، زمان جرقه، دور موتور و کنترل آلایندگی تأثیر بگذارد. به همین دلیل اصطلاح‌هایی مانند «ایسیو»، «کامپیوتر خودرو» یا «مغز خودرو» نیز برای توصیف آن استفاده می‌شوند.

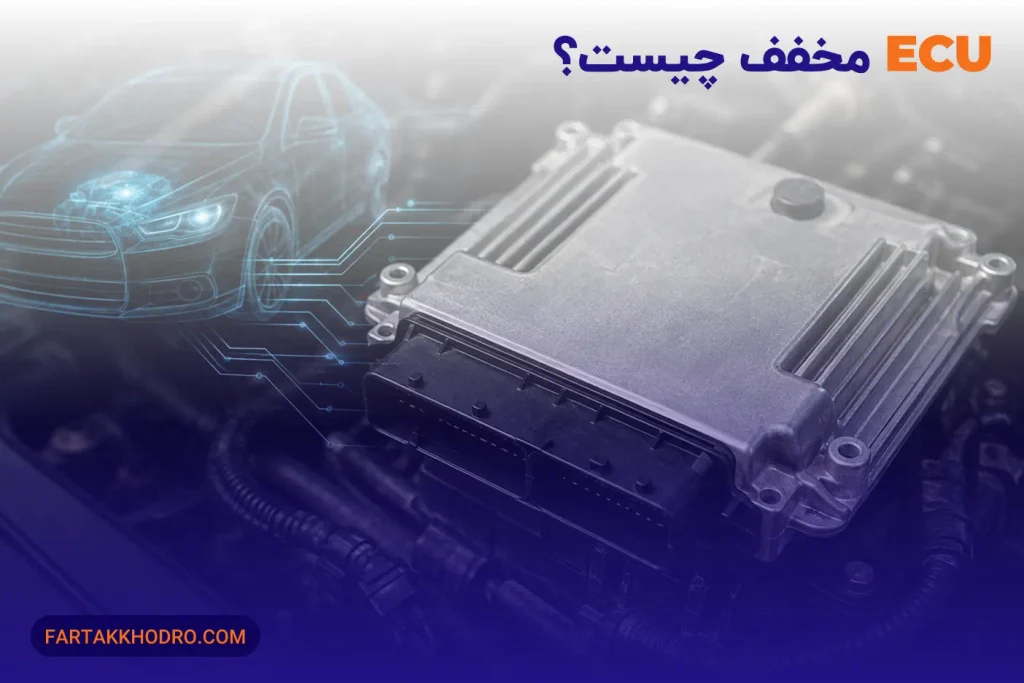

ECU مخفف چیست؟

ECU مخفف عبارت Electronic Control Unit به معنای «واحد کنترل الکترونیکی» است. البته در مباحث مربوط به موتور، عبارت Engine Control Unit نیز بسیار رایج است و به واحد کنترل موتور اشاره دارد.

این تفاوت اصطلاح مهم است؛ زیرا در خودروهای امروزی لزوماً فقط یک واحد کنترل الکترونیکی وجود ندارد. ممکن است واحدهای جداگانه‌ای برای مدیریت موتور، گیربکس، بدنه، ترمز و سایر سیستم‌های خودرو وجود داشته باشند. بنابراین در معنای عمومی، ECU می‌تواند به یک واحد کنترل الکترونیکی اشاره کند؛ در حالی که وقتی صحبت از ECU موتور یا کامپیوتر موتور می‌شود، منظور کنترل عملکرد پیشرانه است.

ECU خودرو چیست؟

ECU خودرو یک واحد الکترونیکی قابل برنامه‌ریزی است که اطلاعات مورد نیاز خود را از سنسورها و سایر یونیت‌های خودرو دریافت می‌کند. این اطلاعات پردازش می‌شوند و در نهایت ECU متناسب با وضعیت خودرو، فرمان لازم را برای بخش‌های مرتبط صادر می‌کند.

برای درک ساده‌تر، می‌توان عملکرد ECU را در سه مرحله خلاصه کرد:

مرحله	اتفاقی که رخ می‌دهد
دریافت اطلاعات	داده‌های سنسورها و سایر یونیت‌ها به ECU می‌رسند
پردازش	داده‌ها براساس برنامه و مقادیر تعریف‌شده تحلیل می‌شوند
صدور فرمان	فرمان مناسب برای انژکتور، سیستم جرقه یا سایر عملگرها ارسال می‌شود

برای مثال زمانی که راننده پدال گاز را فشار می‌دهد، اطلاعات مربوط به وضعیت دریچه گاز، دور موتور، هوای ورودی و برخی پارامترهای دیگر در اختیار سیستم مدیریت موتور قرار می‌گیرد. ECU این اطلاعات را تحلیل می‌کند و متناسب با شرایط، میزان سوخت و سایر پارامترهای موردنیاز موتور را تنظیم می‌کند.

وظیفه ECU چیست؟

وظیفه ECU فقط روشن نگه داشتن موتور نیست. واحد کنترل موتور باید مجموعه‌ای از پارامترها را به‌صورت مداوم بررسی و مدیریت کند تا موتور در شرایط مختلف عملکرد مناسبی داشته باشد.

مهم‌ترین وظایف ECU خودرو شامل موارد زیر است:

کنترل میزان پاشش سوخت

یکی از اصلی‌ترین وظایف ایسیو، کنترل سیستم تزریق سوخت است. ECU با بررسی اطلاعاتی مانند مقدار هوای ورودی، دمای موتور، وضعیت دریچه گاز و داده‌های سنسور اکسیژن، شرایط موتور را ارزیابی می‌کند و مدت یا نحوه عملکرد انژکتورها را متناسب با سیستم خودرو کنترل می‌کند.

هدف این فرایند ایجاد شرایط مناسب برای احتراق، عملکرد صحیح موتور و کنترل مصرف سوخت و آلایندگی است.

تنظیم زمان جرقه‌ زنی

جرقه شمع باید در زمان مناسبی اتفاق بیفتد. ECU با توجه به وضعیت موتور، دور موتور، بار واردشده و اطلاعات سنسورهای مرتبط می‌تواند زمان جرقه را مدیریت کند.

این زمان‌بندی در عملکرد موتور، قدرت، مصرف سوخت و جلوگیری از شرایط نامناسب احتراق اهمیت دارد.

کنترل دور آرام موتور

هنگامی که خودرو روشن است اما راننده پدال گاز را فشار نمی‌دهد، موتور باید بتواند با دور نسبتاً ثابت کار کند. سیستم مدیریت موتور با بررسی شرایط مختلف، برای حفظ عملکرد مناسب در حالت درجا تصمیم‌گیری می‌کند.

روشن بودن کولر، سرد بودن موتور و تغییر بار واردشده به موتور از عواملی هستند که می‌توانند در این تصمیم‌گیری مؤثر باشند.

مدیریت آلایندگی

یکی از دلایل مهم توسعه سیستم‌های کنترل الکترونیکی موتور، دستیابی به کنترل دقیق‌تر احتراق و آلایندگی بوده است. ECU با استفاده از اطلاعات سنسورها، به سیستم مدیریت موتور کمک می‌کند نسبت هوا و سوخت و سایر پارامترهای مرتبط با احتراق را در محدوده مناسب نگه دارد.

ثبت برخی خطاهای سیستم

اگر ECU یا سایر یونیت‌های خودرو شرایط غیرعادی مشخصی را تشخیص دهند، ممکن است یک کد خطا یا DTC در حافظه ثبت شود. این کدها یکی از منابع اطلاعاتی مهم هنگام عیب‌یابی خودرو هستند.

البته وجود کد خطا به این معنی نیست که قطعه‌ای که نام آن در خطا دیده می‌شود حتماً خراب شده است؛ سیم‌کشی، اتصالات، تغذیه برق یا قطعات دیگری نیز می‌توانند منشأ مشکل باشند.

جزئیات این موضوع به‌صورت تخصصی‌تر در مطلب خطاهای قابل تشخیص با دیاگ خودرو بررسی شده است.

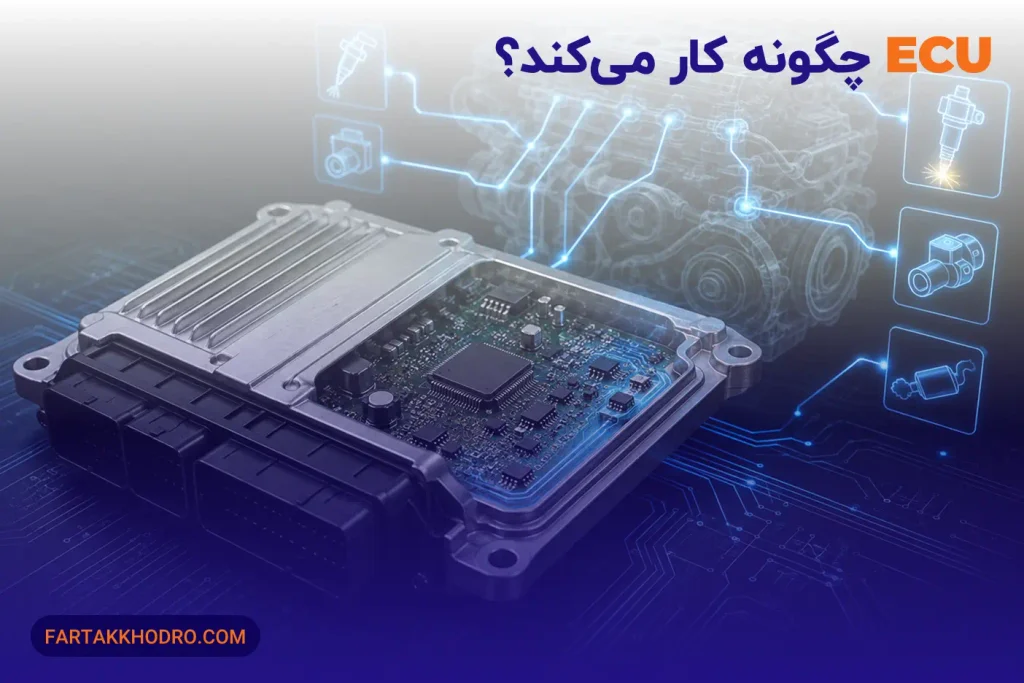

ECU چگونه کار می‌کند؟

برای پاسخ دقیق‌تر به سؤال نحوه عملکرد ECU چیست باید مسیر اطلاعات داخل سیستم را دنبال کنیم.

فرض کنید موتور در حال کار است. تعدادی از سنسورهای خودرو دائماً وضعیت بخش‌های مختلف را اندازه‌گیری می‌کنند. اطلاعات این سنسورها به واحد کنترل می‌رسد و ECU آن‌ها را با مقادیر، نقشه‌ها و دستورالعمل‌هایی که در نرم‌افزار آن تعریف شده‌اند مقایسه می‌کند.

پس از این پردازش، ECU تصمیم می‌گیرد چه فرمانی باید صادر شود.

این چرخه فقط یک بار اتفاق نمی‌افتد؛ در زمان فعالیت خودرو، بررسی اطلاعات و صدور فرمان به‌صورت پیوسته انجام می‌شود. به همین دلیل ایسیو می‌تواند عملکرد موتور را متناسب با تغییر وضعیت رانندگی اصلاح کند.

یک مثال ساده از عملکرد ایسیو

فرض کنید موتور هنوز سرد است.

سنسور دمای مایع خنک‌کننده اطلاعات مربوط به دمای موتور را ارسال می‌کند. ECU متوجه می‌شود موتور هنوز به دمای کاری عادی نرسیده است و براساس استراتژی تعریف‌شده برای همان خودرو، نحوه مدیریت موتور را با این شرایط تطبیق می‌دهد.

بعد از گرم شدن موتور، داده سنسورها تغییر می‌کند و ECU نیز متناسب با وضعیت جدید تصمیم دیگری می‌گیرد.

بنابراین کامپیوتر خودرو فقط یک فرمان ثابت اجرا نمی‌کند؛ تصمیم‌های آن به اطلاعاتی بستگی دارد که در همان لحظه دریافت می‌شود.

ECU اطلاعات خود را از چه سنسورهایی دریافت می‌کند؟

تعداد و نوع سنسورهای مرتبط با ECU به طراحی خودرو و موتور بستگی دارد، اما تعدادی از سنسورها در سیستم مدیریت موتور بسیار رایج هستند.

از جمله:

• سنسور اکسیژن
• سنسور موقعیت دریچه گاز
• سنسور دمای مایع خنک‌کننده
• سنسور فشار هوای منیفولد یا MAP
• سنسور جریان هوای ورودی یا MAF در خودروهای مجهز به آن
• سنسور موقعیت میل‌لنگ
• سنسور موقعیت میل‌سوپاپ
• سنسور ناک
• سنسور دمای هوای ورودی

هرکدام از این حسگرها تنها بخشی از شرایط موتور را گزارش می‌کنند. ECU با کنار هم قرار دادن چندین ورودی می‌تواند تصویر دقیق‌تری از وضعیت پیشرانه به دست آورد.

اجزای ECU خودرو

ظاهر ECU نسبتاً ساده است، اما داخل آن مجموعه‌ای از مدارهای الکترونیکی، پردازنده، حافظه و رابط‌های ورودی و خروجی قرار دارد.

پردازنده

پردازنده یا ریزکنترل‌گر یکی از مهم‌ترین بخش‌های ایسیو است. داده‌های ورودی در این قسمت پردازش می‌شوند و محاسبات لازم برای اجرای استراتژی‌های کنترلی انجام می‌شود.

حافظه ECU

ECU برای ذخیره برنامه‌ها، اطلاعات کالیبراسیون، داده‌های موقت و در برخی سیستم‌ها اطلاعات مربوط به خطاها از حافظه استفاده می‌کند.

بسته به معماری یونیت، انواع مختلف حافظه مانند Flash، EEPROM و RAM می‌توانند در آن وجود داشته باشند.

مدارهای ورودی

اطلاعاتی که از سنسورها وارد ECU می‌شوند همیشه مستقیماً قابل استفاده توسط پردازنده نیستند. مدارهای ورودی وظیفه آماده‌سازی و تبدیل سیگنال‌ها را بر عهده دارند.

مدارهای خروجی

بعد از تصمیم‌گیری پردازنده، فرمان‌های لازم باید به عملگرها برسند. مدارهای خروجی امکان کنترل تجهیزاتی مانند انژکتورها، برخی رله‌ها یا بخش‌های سیستم جرقه را براساس طراحی خودرو فراهم می‌کنند.

مدارهای ارتباطی

یونیت‌های مختلف خودرو باید بتوانند با یکدیگر تبادل اطلاعات داشته باشند. برای این منظور از شبکه‌ها و پروتکل‌های ارتباطی خودرویی مانند CAN استفاده می‌شود.

به همین دلیل در خودروهای جدید، عیب‌یابی فقط بررسی یک ECU به‌صورت جداگانه نیست و وضعیت ارتباط بین یونیت‌ها نیز اهمیت دارد.

ECU در کجای ماشین قرار دارد؟

برای محل ECU خودرو نمی‌توان یک پاسخ واحد داد. خودروساز براساس طراحی خودرو، شرایط محیطی، سیم‌کشی و فضای موجود محل مناسبی را برای نصب یونیت انتخاب می‌کند.

ECU ممکن است در محفظه موتور، اطراف بخش‌های داخلی داشبورد، کنار محفظه باتری یا در نقاط محافظت‌شده دیگری قرار داشته باشد. محل دقیق آن در خودروهای مختلف یکسان نیست.

به همین دلیل برای باز کردن یا دسترسی مستقیم به ECU، مخصوصاً در تعمیرات تخصصی، بهتر است محل نصب و روش بازکردن مربوط به همان مدل خودرو مشخص باشد.

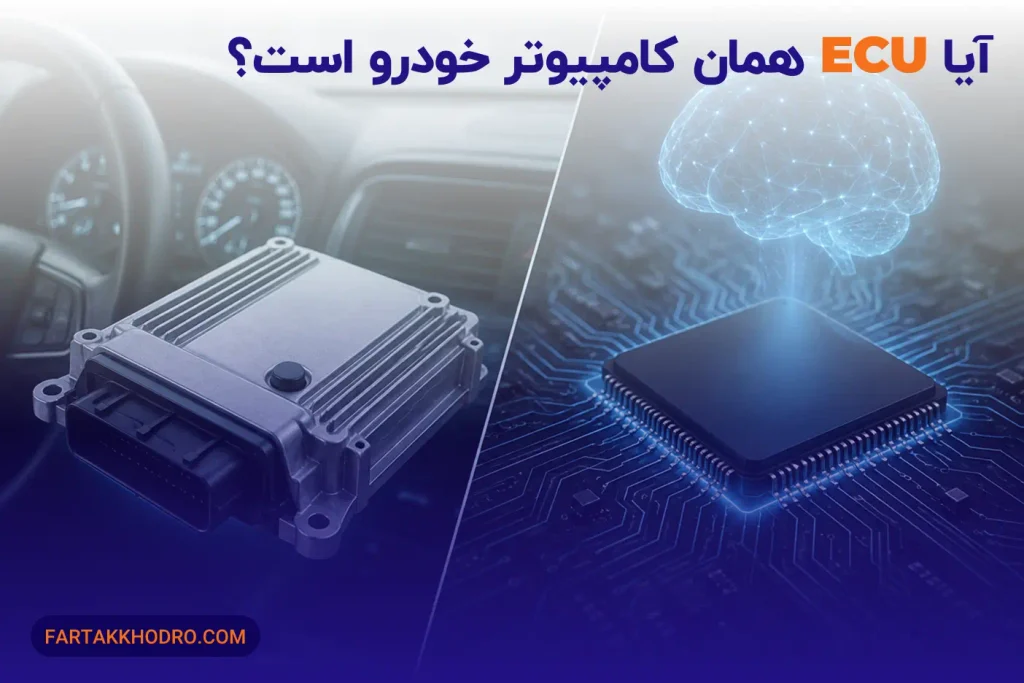

آیا ECU همان کامپیوتر خودرو است؟

در گفت‌وگوی روزمره تعمیرکاران و رانندگان معمولاً بله؛ اصطلاح کامپیوتر خودرو یا «کامپیوتر ماشین» اغلب برای ECU موتور استفاده می‌شود.

از نظر فنی موضوع کمی گسترده‌تر است. خودروهای جدید می‌توانند چندین واحد کنترل داشته باشند و هر یونیت مسئول یک قسمت مشخص باشد.

بنابراین بهتر است اصطلاح ECU را همیشه در بستر همان سیستم تفسیر کنیم.

تفاوت ECU، ECM، TCM و PCM چیست؟

یکی از موضوعاتی که هنگام شناخت ECU باعث سردرگمی می‌شود، وجود نام‌های مشابه برای یونیت‌های خودرو است.

• ECU اصطلاح عمومی‌تری برای واحد کنترل الکترونیکی است و در بسیاری از منابع برای واحد کنترل موتور نیز استفاده می‌شود.
• ECM یا Engine Control Module معمولاً به ماژول کنترل موتور گفته می‌شود.
• TCM یا Transmission Control Module وظیفه کنترل الکترونیکی گیربکس را در خودروهای مجهز به این سیستم بر عهده دارد.
• PCM یا Powertrain Control Module در برخی معماری‌ها مدیریت بخش‌هایی از موتور و سیستم انتقال قدرت را در یک ماژول ترکیب می‌کند.

نام‌گذاری دقیق می‌تواند براساس سازنده و معماری الکترونیکی خودرو متفاوت باشد؛ به همین دلیل هنگام عیب‌یابی باید نام و وظیفه واقعی یونیت همان خودرو بررسی شود.

ارتباط ECU با دستگاه دیاگ چیست؟

ECU و دستگاه دیاگ دو چیز متفاوت هستند.

ECU یکی از یونیت‌های الکترونیکی داخل خودرو است؛ اما دستگاه دیاگ ابزاری است که تعمیرکار از آن برای برقراری ارتباط با یونیت‌های پشتیبانی‌شده خودرو و مشاهده اطلاعات عیب‌یابی استفاده می‌کند.

بسته به خودرو و قابلیت دستگاه، دیاگ می‌تواند برای خواندن کدهای خطا، مشاهده پارامترهای زنده، انجام برخی تست‌های عملگری و عملیات سرویس یا کدگذاری استفاده شود.

در مقاله دستگاه دیاگ چیست ساختار و کاربرد این ابزار به‌صورت مجزا توضیح داده شده است.

تفاوت دیاگ و پروگرامر ECU چیست؟

این دو ابزار نیز کاربرد یکسانی ندارند.

دیاگ عمدتاً برای ارتباط تشخیصی با یونیت‌ها، مشاهده اطلاعات و اجرای قابلیت‌هایی استفاده می‌شود که خودرو و دستگاه پشتیبانی می‌کنند.

پروگرامر در سطح تخصصی‌تری می‌تواند برای خواندن و نوشتن اطلاعات حافظه بعضی ECUها و یونیت‌ها مورد استفاده قرار گیرد.

به همین دلیل در تعمیرات تخصصی الکترونیک خودرو ممکن است هر دو ابزار مورد نیاز باشند، اما یکی جایگزین کامل دیگری نیست. توضیحات بیشتر درباره این ابزار در مقاله پروگرامر خودرو چیست آمده است.

ریمپ ECU چیست و چه ارتباطی با ایسیو دارد؟

در ECU موتور، بخشی از رفتار سیستم براساس نرم‌افزار و کالیبراسیون تعریف‌شده توسط سازنده کنترل می‌شود. ریمپ ECU به تغییر تخصصی بخش‌هایی از این کالیبراسیون گفته می‌شود.

ریمپ با تعمیر ECU یکسان نیست. در تعمیر، هدف برطرف کردن ایراد سخت‌افزاری یا نرم‌افزاری است؛ در حالی که ریمپ معمولاً با هدف تغییر کالیبراسیون موتور انجام می‌شود.

همچنین ابزار مورد استفاده برای خواندن یا نوشتن ECU با ابزار عیب‌یابی الزاماً یکسان نیست. این تفاوت در مطلب بهترین دستگاه دیاگ برای ریمپ نیز تفکیک شده است.

علائم خرابی ECU چیست؟

خرابی ECU می‌تواند علائم متفاوتی ایجاد کند، اما یک نکته مهم را نباید فراموش کرد: بسیاری از نشانه‌هایی که به خرابی کامپیوتر خودرو نسبت داده می‌شوند می‌توانند به دلیل ایراد سنسورها، سیم‌کشی، اتصالات، سیستم سوخت‌رسانی، جرقه یا قطعات دیگر نیز ایجاد شوند.

برخی نشانه‌هایی که نیاز به بررسی سیستم الکترونیکی خودرو را بیشتر می‌کنند عبارت‌اند از:

• روشن شدن چراغ چک
• روشن نشدن خودرو در برخی شرایط
• خاموش شدن غیرعادی موتور
• ریپ زدن یا عملکرد نامنظم موتور
• ثبت خطاهای متعدد یا غیرعادی
• اختلال در ارتباط دستگاه عیب‌یاب با یک یونیت
• عملکرد غیرطبیعی برخی عملگرهای تحت کنترل ECU

مشاهده یکی از این موارد به‌تنهایی اثبات نمی‌کند که ECU خراب است. تشخیص صحیح باید با بررسی کدهای خطا، پارامترها، برق و بدنه ECU، سیم‌کشی، سنسورها و سایر عوامل مرتبط انجام شود.

چگونه خرابی ECU تشخیص داده می‌شود؟

تشخیص خرابی ایسیو معمولاً باید مرحله‌به‌مرحله انجام شود. تعویض مستقیم ECU بدون بررسی سایر قسمت‌های مدار می‌تواند باعث هزینه غیرضروری شود.

در بررسی تخصصی ممکن است مواردی مانند ولتاژ تغذیه، اتصال بدنه، وضعیت سیم‌کشی، کدهای خطا، ارتباط شبکه، سیگنال سنسورها و خروجی‌های مربوط به عملگرها بررسی شوند.

اگر شواهد به خود ECU برسد، بررسی تخصصی‌تر یونیت انجام می‌شود. برای آزمایش برخی ECUها خارج از خودرو نیز تجهیزات تخصصی وجود دارد که در گروه تستر ایسیو ECU قرار می‌گیرند.

در مقابل، اگر هدف خواندن یا بررسی خطاهای ثبت‌شده در خودرو باشد، فرایند دیاگ اهمیت بیشتری دارد و مراحل آن در راهنمای نحوه کار با دیاگ توضیح داده شده است.

چه عواملی می‌توانند به ECU آسیب بزنند؟

واحدهای کنترل الکترونیکی برای کار در محیط خودرو طراحی شده‌اند، اما همچنان ممکن است تحت تأثیر مشکلات الکتریکی یا محیطی قرار بگیرند.

نفوذ آب و رطوبت، اتصالی در سیم‌کشی، اتصال اشتباه تجهیزات، ایراد سیستم شارژ، مشکلات تغذیه و برخی خطاهای هنگام تعمیرات می‌توانند باعث اختلال در عملکرد یونیت‌های الکترونیکی شوند.

به همین دلیل قبل از اینکه خود ECU به‌عنوان قطعه معیوب شناخته شود، باید علت اصلی خرابی نیز مشخص شود؛ در غیر این صورت حتی تعمیر یا تعویض یونیت ممکن است مشکل را برای مدت طولانی برطرف نکند.

ECU یا واحد کنترل الکترونیکی یکی از مهم‌ترین اجزای سیستم الکترونیکی خودرو است. در بخش مدیریت موتور، ایسیو اطلاعات سنسورها را دریافت و پردازش می‌کند و براساس شرایط موجود، فرمان لازم را برای عملگرها صادر می‌کند.

کنترل پاشش سوخت، زمان‌بندی جرقه، مدیریت برخی پارامترهای موتور، کنترل آلایندگی و ثبت اطلاعات عیب‌یابی از مهم‌ترین کارکردهایی هستند که با ECU موتور ارتباط دارند.

در عین حال نباید هر ایراد الکترونیکی یا روشن شدن چراغ چک را مستقیماً به خرابی کامپیوتر خودرو نسبت داد. عیب‌یابی اصولی یعنی بررسی اطلاعات ECU در کنار سنسورها، عملگرها، سیم‌کشی، تغذیه و شبکه ارتباطی خودرو.

در حوزه تجهیزات تعمیرگاهی نیز شناخت تفاوت بین ECU، دستگاه دیاگ، تستر ایسیو و پروگرامر اهمیت زیادی دارد؛ زیرا هرکدام وظیفه متفاوتی در فرایند عیب‌یابی یا تعمیرات تخصصی دارند. مجموعه فرتاک خودرو نیز در بخش تجهیزات برق و عیب‌یابی خودرو روی همین گروه از ابزارهای تخصصی تعمیرگاهی فعالیت دارد.
