روشن شدن چراغ چک همیشه به معنی خرابی سنگین موتور نیست. در بسیاری از مواقع می توان با استفاده از گوشی موبایل و یک رابط  OBD2، خطاهای ثبت شده ECU را بررسی کرد و قبل از مراجعه به تعمیرگاه، دلیل اولیه مشکل را فهمید. همین موضوع باعث شده دیاگ زدن خودرو با موبایل در سال های اخیر به یکی از روش های محبوب عیب یابی اولیه خودرو تبدیل شود.

امروزه بسیاری از خودروهای داخلی و خارجی از طریق درگاه OBD2 امکان ارتباط با نرم افزارهای عیب یابی را دارند. با این روش، کاربر می تواند بخشی از اطلاعات کامپیوتر خودرو  را روی گوشی مشاهده کند، کدهای خطا را بخواند و وضعیت برخی سنسورها و پارامترهای موتور را بررسی کند.

البته دیاگ زدن با گوشی جای دستگاه های تخصصی تعمیرگاهی را نمی گیرد، اما برای بررسی اولیه خطاها، مشاهده اطلاعات لحظه ای موتور و تشخیص مشکلات رایج، می تواند کاربردی و کم هزینه باشد.

منظور از دیاگ خودرو با موبایل چیست؟

دیاگ خودرو با موبایل به فرآیند اتصال گوشی هوشمند به ECU خودرو از طریق درگاه OBD2 گفته می شود.کامپیوتر خودرو اطلاعات مربوط به موتور، سنسورها، سیستم سوخت‌رسانی، احتراق، آلایندگی و بسیاری از بخش‌های الکترونیکی خودرو را مدیریت می کند.

در این روش، اطلاعات ECU توسط یک رابط OBD2 دریافت شده و به نرم افزار نصب شده روی موبایل منتقل می شود. سپس برنامه، داده‌ها و خطاهای ثبت شده را به صورت قابل فهم نمایش می‌دهد.

این روش معمولاً برای موارد زیر استفاده می شود:

• بررسی علت روشن شدن چراغ چک
• خواندن کد خطاهای موتور
• مشاهده اطلاعات لحظه ای خودرو
• بررسی عملکرد سنسورها
• کنترل دمای موتور و دور موتور
• مشاهده وضعیت مصرف سوخت
• پاک کردن برخی خطاهای ثبت شده

دیاگ زدن خودرو با موبایل چگونه انجام می شود؟

برای دیاگ با گوشی، باید بین موبایل و ECU ارتباط برقرار شود. این ارتباط از طریق پورت OBD2 انجام می شود؛ پورتی که معمولاً زیر فرمان یا نزدیک جعبه فیوز قرار دارد.

رابط OBD2 اطلاعات ECU را دریافت می کند و از طریق بلوتوث یا وای فای به گوشی منتقل می کند. سپس نرم افزار دیاگ، اطلاعات را تحلیل کرده و خطاها یا داده های فنی خودرو را نمایش می دهد.

مراحل کلی دیاگ زدن خودرو با موبایل شامل موارد زیر است:

• اتصال رابط OBD2 به خودرو
• روشن کردن سوییچ یا موتور خودرو
• فعال کردن بلوتوث یا وای فای گوشی
• اتصال نرم افزار به رابط OBD
• خواندن اطلاعات ECU و خطاها
• بررسی یا پاک کردن ارورها

درواقع موبایل نقش نمایشگر اطلاعات ECU را دارد و داده های خام خودرو را به شکل ساده تر نمایش می دهد.

برای دیاگ زدن خودرو با گوشی به چه تجهیزاتی نیاز است؟

برای اینکه بتوانید دیاگ زدن خودرو با گوشی را به درستی انجام دهید، تنها داشتن موبایل کافی نیست.در واقع گوشی فقط نقش نمایشگر و تحلیل گر اطلاعات را دارد ، برای اتصال به ECU خودرو به یک واسطه سخت افزاری و یک نرم افزار مناسب نیاز دارید. بدون این ابزارها، امکان خواندن خطاهای خودرو یا مشاهده اطلاعات فنی وجود نخواهد داشت و ارتباط بین خودرو و موبایل برقرار نمی شود.

گوشی هوشمند

بیشتر گوشی های اندرویدی و بسیاری از مدل های آیفون امکان اجرای برنامه های دیاگ را دارند. البته در iOS برخی نرم افزارها محدودتر هستند و ممکن است فقط با رابط های خاص کار کنند.

رابط OBD2

مهم ترین بخش برای اتصال موبایل به خودرو، رابط OBD2 است.این قطعه به پورت دیاگ خودرو متصل می شود و اطلاعات ECU را به گوشی انتقال می دهد.

نرم افزار دیاگ

برنامه های دیاگ اطلاعات ECU را نمایش می دهند و امکان خواندن خطاها، مشاهده Live Data و بررسی عملکرد سنسورها را فراهم می کنند.

پشتیبانی خودرو از OBD2

پبیشتر خودروهای جدید از استاندارد OBD2 پشتیبانی می کنند، اما در بعضی خودروهای قدیمی یا برخی ECUها ممکن است اطلاعات محدودی قابل دسترسی باشد.

تفاوت OBD و OBD2 چیست؟

یکی از اشتباهات رایج، یکسان دانستن OBD و OBD2 است.

OBD نسل قدیمی سیستم عیب‌یابی خودرو محسوب می شود، اما OBD2 نسخه پیشرفته تر و استانداردتر این سیستم است که در بسیاری از خودروهای جدید استفاده می شود.

در OBD2 اطلاعات بیشتری از ECU قابل دسترسی است و اکثر نرم افزارهای موبایلی نیز بر پایه همین استاندارد طراحی شده اند.به همین دلیل بعضی خودروهای قدیمی ممکن است اتصال کامل یا پایداری با نرم افزارهای موبایل نداشته باشند.

آموزش مرحله به مرحله دیاگ زدن خودرو با موبایل

برای شروع دیاگ زدن با موبایل، باید یک مسیر ارتباطی بین گوشی و ECU خودرو ایجاد شود. این کار به صورت مستقیم امکان پذیر نیست و ابتدا باید به درگاه استاندارد OBD2 خودرو دسترسی پیدا کنید، چون تمام اطلاعات فنی و خطاهای ECU از همین بخش منتقل می شود. بعد از شناسایی این درگاه، می توان مراحل اتصال و اجرای نرم افزار را آغاز کرد.

پیدا کردن پورت OBD2

در بیشتر خودروها این پورت زیر فرمان، کنار داشبورد یا نزدیک جعبه فیوز قرار دارد.

اتصال رابط دیاگ

رابط OBD2 را به درگاه خودرو متصل کنید. در بعضی مدل ها روشن شدن چراغ رابط نشان دهنده اتصال صحیح است.

نصب برنامه روی گوشی

نرم افزار موردنظر را نصب و اجرا کنید.

اتصال گوشی به رابط

بلوتوث یا وای فای گوشی را فعال کرده و رابط را Pair کنید.

اتصال برنامه به ECU

بعد از برقراری ارتباط، نرم افزار شروع به خواندن اطلاعات ECU می کند.

بررسی خطاها

در این مرحله می توانید کدهای خطا، اطلاعات موتور و وضعیت سنسورها را مشاهده کنید.

پاک کردن خطاه

بعضی خطاها را می توان حذف کرد، اما پاک کردن ارور بدون رفع علت اصلی مشکل توصیه نمی شود.

در دیاگ زدن خودرو با گوشی چه اطلاعاتی قابل مشاهده است؟

میزان اطلاعات قابل نمایش به نوع ECU، نرم افزار و رابط OBD2 بستگی دارد، اما معمولاً داده های زیر در دسترس هستند:

• کد خطاهای موتور
• وضعیت سنسور اکسیژن
• دمای موتور
• دور موتور
• مصرف سوخت
• ولتاژ باتری
• اطلاعات سیستم احتراق
• داده های مربوط به آلایندگی
• وضعیت دریچه گاز
• فشار هوای ورودی موتور

در بسیاری از خودروها امکان مشاهده اطلاعات لحظه ای یا Live Data نیز وجود دارد که برای بررسی عملکرد موتور کاربرد زیادی دارد.

چرا بعضی خودروها در هنگام دیاگ زدن به موبایل متصل نمی شوند؟

یکی از مشکلات رایج هنگام دیاگ زدن با گوشی، برقرار نشدن ارتباط با ECU است.

این مشکل می تواند دلایل مختلفی داشته باشد:

• پشتیبانی نکردن خودرو از OBD2
• کیفیت پایین رابط OBD
• ناسازگاری ECU با نرم افزار
• استفاده از نسخه های تقلبی ELM327
• ضعیف بودن ارتباط بلوتوث یا وای فای
• اختلال در برق خودرو

در بعضی خودروهای داخلی نیز ممکن است فقط بخشی از اطلاعات ECU قابل مشاهده باشد.

خطاهای رایجی که با موبایل قابل مشاهده هستند

خطای سنسور اکسیژن: این خطا معمولاً روی مصرف سوخت و عملکرد موتور تأثیر می گذارد.

خطای احتراق: خرابی شمع، کوئل یا سیستم جرقه می تواند باعث ثبت Misfire شود.

خطای سیستم آلایندگی: برخی ارورها مربوط به کاتالیزور یا سیستم کنترل آلایندگی خودرو هستند.

خطای باتری و سیستم شارژ: افت ولتاژ یا مشکل در دینام معمولاً در ECU ثبت می شود.

خطای دریچه گاز: اختلال در عملکرد دریچه گاز برقی می تواند باعث افت شتاب یا نوسان دور موتور شود.

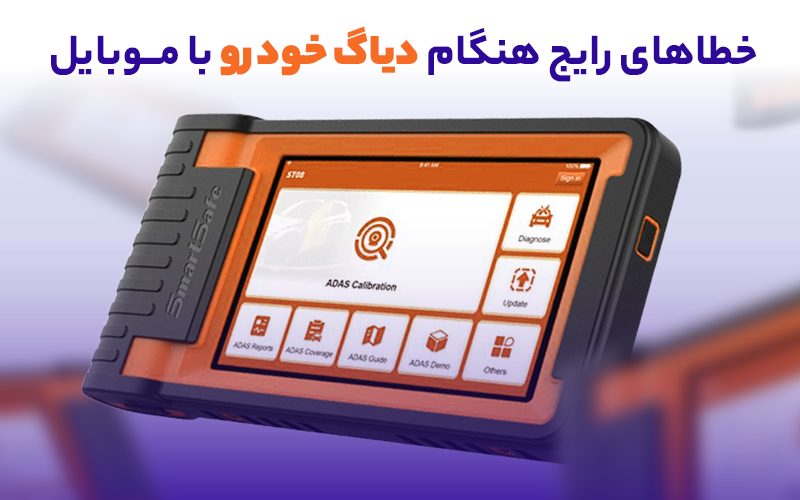

اشتباهات رایج هنگام دیاگ زدن خودرو با گوشی

بعضی کاربران بدون آگاهی از عملکرد ECU اقدام به حذف خطاها یا تغییر تنظیمات می‌کنند که ممکن است باعث بروز مشکلات جدید شود.

رایج ترین اشتباهات عبارت اند از:

• پاک کردن خطا بدون رفع علت خرابی
• استفاده از رابط های بی کیفیت
• قطع اتصال هنگام اسکن ECU
• استفاده از نرم افزارهای نامعتبر
• تغییر تنظیمات ECU بدون دانش تخصصی
• استفاده از رابط تقلبی ELM327

آیا دیاگ زدن خودرو با موبایل به خودرو آسیب می زند؟

در حالت عادی خیر؛ اگر فقط از قابلیت خواندن اطلاعات ECU و بررسی خطاها استفاده شود، آسیبی به خودرو وارد نمی شود.اما تغییر تنظیمات ECU، استفاده از تجهیزات بی کیفیت یا قطع اتصال هنگام ارتباط با ECU می تواند باعث اختلال در عملکرد سیستم شود.به همین دلیل توصیه می شود کاربران عادی بیشتر از قابلیت های بررسی اطلاعات و خواندن خطاها استفاده کنند و تنظیمات تخصصی را به تعمیرکار بسپارند.

آیا دیاگ خودرو با گوشی برای خودروهای ایرانی مناسب است؟

بسیاری از خودروهای داخلی جدید از OBD2 پشتیبانی می‌کنند و امکان خواندن بخشی از خطاها و اطلاعات ECU را دارند. البته میزان سازگاری به نوع ECU و نرم افزار مورد استفاده بستگی دارد.در بعضی خودروها ممکن است فقط اطلاعات موتور نمایش داده شود و دسترسی به سایر یونیت ها محدود باشد.

همچنین کیفیت رابط OBD2 نقش مهمی در پایداری اتصال و دقت اطلاعات دارد و استفاده از مدل های بی کیفیت می تواند باعث خطا در ارتباط با ECU شود.

دیاگ خودرو با موبایل یکی از ساده ترین روش ها برای بررسی اولیه خطاهای ECU و عیب یابی خودرو محسوب می شود. با استفاده از یک رابط OBD2 و نرم افزار مناسب می توان بسیاری از اطلاعات مهم خودرو را بدون مراجعه فوری به تعمیرگاه مشاهده کرد.

البته دیاگ با گوشی جای دستگاه های حرفه ای تعمیرگاهی را نمی گیرد، اما برای بررسی چراغ چک، مشاهده اطلاعات لحظه ای موتور و شناسایی خطاهای اولیه، راهکاری سریع و کم هزینه به شمار می رود.

کیفیت رابط OBD2 و سازگاری آن با ECU خودرو تأثیر زیادی در دقت اطلاعات و پایداری اتصال دارد. به همین دلیل انتخاب تجهیزات مطمئن اهمیت زیادی دارد.

در فرتاک خودرو انواع تجهیزات دیاگ و رابط های OBD2 با گارانتی ، امکان خرید اقساطی و کیفیت بالا ارائه می شوند تا بتوانید با اطمینان بیشتری محصول مناسب خودرو خود را انتخاب کنید.

سوالات متداول دیاگ خودرو با موبایل
